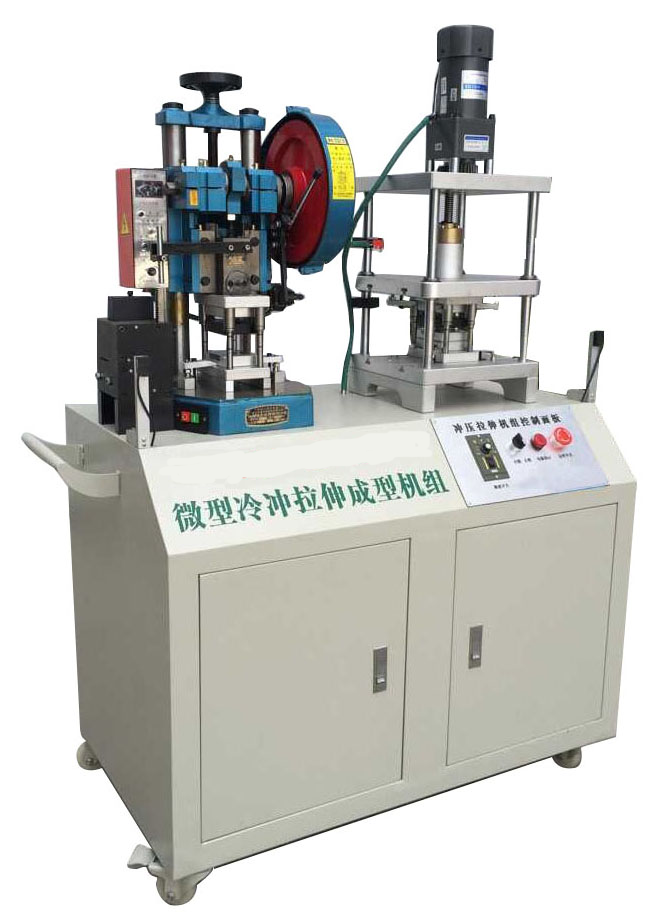

SB-CL型冷沖與拉伸模擬機
一、概述:
1、該機組為兩臺獨立設備,分別為高速冷沖機和可調速拉伸機,專機專用,符合現代生產工藝及需求。
2、具有使用配套的鋁合金拆裝模具及透明模具進行課堂教學沖壓及拉伸成型演示解析功能及小件生產。
3、主機鋁合金部件：采用加硬鋁合金板并氧化處理，硬度HB90，屈服強度245。
4、使用0.2～0.5mm薄鋁片或鐵片與模具配合能生產出五金零件。
5、擁有機械式自動送料系統,送料速度每分300次 ,送料長度5—40cm,調整方便快捷,并配有日本OMRON紅外線感應保護裝置。
6、控制系統采用24V低壓，確保安全可靠。
7、立柱采用硬鉻精密導桿，導套采用自潤滑功能的碳墨合金導套。
8、采用可移動并且能夠固定的固定方式。
9、質量:符合相應國際標準和中華人民共和國標準。
參考圖片
二、技術參數：
1、電源220V,50HZ
2、沖壓力≥1.0T
3、沖壓行程45mm
4、最大封閉高度≥142mm
5、模柄孔直徑≥φ16mm
6、沖壓電機功率0.25kw
7、拉伸電機功率0.12kw
8、工作臺尺寸1200×580×1550 mm
9、機器重約120-180Kg左右。
模具配置（可選配）：
|
沖壓機 |
拉深機 |
|
名稱 |
規格（mm/毫米） |
名稱 |
規格（mm/毫米） |
|
沖孔模 |
150x100 |
拉深模 |
150x100 |
|
落料模 |
150x100 |
連續拉深模 |
200x150 |
|
復合模 |
150x100 |
極進模 |
200x150 |
三、教學目的：
了解沖壓的工作原理
了解拉深的工作原理
沖壓模具的裝調
拉深模具的裝調
送料機構的裝調
沖壓模具的結構分析及沖裁實驗
拉深模具的結構分板及拉深實驗
|
空間及平面機構綜合實驗臺
